以某廠空壓站設置的CD一200型冷干機系統 為例:來自壓縮機的壓縮空氣經后冷卻器、儲氣罐、初過濾器處理。然后進人空氣干燥機析出水分,再通過終過濾器作進一步分離后輸向用戶。其全部熱交換過程如圖1所示。

冷干機熱交換包括冷卻空氣流與壓縮空氣流、制冷劑以及空氣冷卻器和預冷器內工質間的熱交換。壓縮空氣進入后冷卻器由冷卻風扇冷卻,然后流經預冷器與冷凝析水后的干燥壓縮空氣進行熱交換,溫度隨之下降,再流入空氣冷卻器與氟里昂制冷劑進行熱交換,溫度進一步下降,完成所含水汽冷凝為水滴的析出過程。冷凝液定期泄放,從而達到空氣干燥之目的。

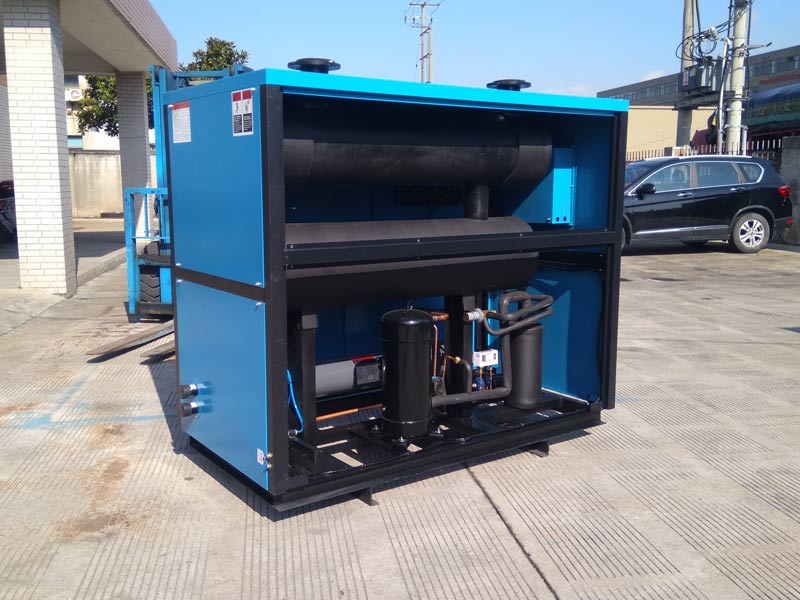

冷干機的制冷系統由制冷壓縮機、積聚器、熱氣旁通閥、冷凝器、冷卻風扇、毛細管以及空氣冷卻器內散熱肋所組成。該系統完成空氣冷卻器內制冷劑與經預冷卻的壓縮空氣間的熱交換過程,并可進行制冷循環工況調整。

按照冷干機工作原理,本機控制功能包括壓縮空氣與制冷系統控制兩部分。壓縮空氣控制設置進、出口壓力表與進氣溫度表; 制冷系統設置蒸發溫度表。蒸發溫度表預先標定允許壓力露點 范圍,運行中如超標則信號顯示。

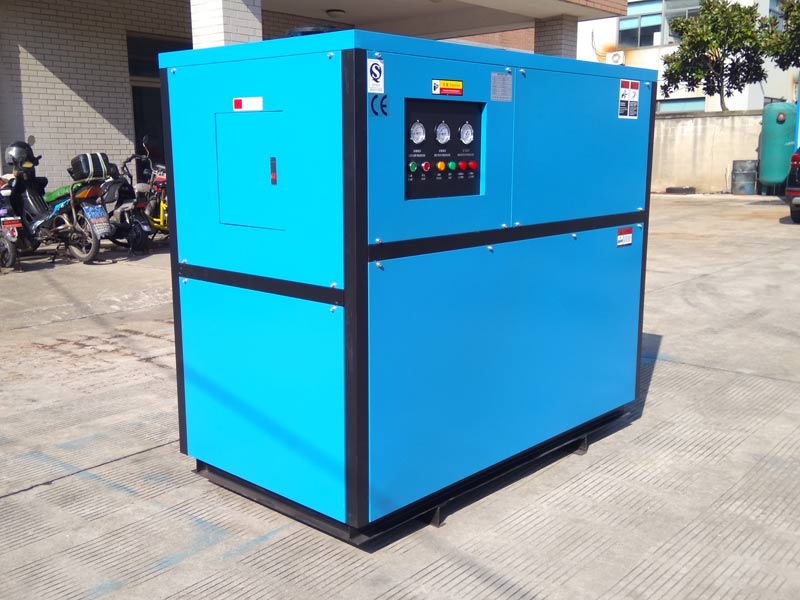

所有控制儀表與按扭、顯示燈集中安裝在儀表板上,并置于冷干機操作面醒目部位,如此可有效地監控冷干機按銘牌參數正常運行。
